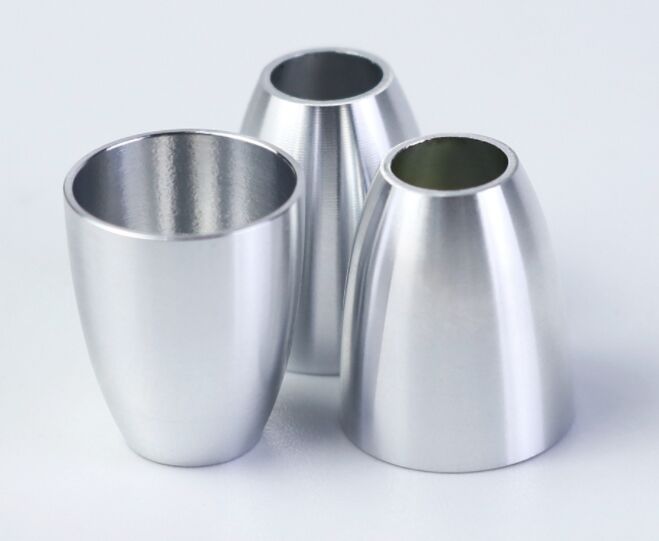

एल्यूमीनियम भागों का पेशेवर सीएनसी टर्निंगः सटीक डिबरिंग के साथ सतह अखंडता समाधान

परिशुद्धता द्रव प्रणाली, अर्धचालक उपकरण, और चिकित्सा उपकरणों में उच्च स्वच्छता, उत्कृष्ट सील प्रदर्शन, और विश्वसनीय विधानसभा की आवश्यकता होती है,एल्यूमीनियम भागों न केवल माइक्रोन स्तर आयामी सटीकता प्राप्त करने की जरूरत है, लेकिन यह भी कणों के बहाव के बिना burr मुक्त सतह अखंडता की मांगपरंपरागत मैनुअल डिबरिंग स्थिरता सुनिश्चित करने के लिए संघर्ष करती है, और अवशिष्ट बर्स सील विफलता, तरल पदार्थ की संदूषण, या सिस्टम पहनने के लिए नेतृत्व कर सकते हैं, सीधे उत्पाद जीवनकाल और सुरक्षा को प्रभावित करते हैं।

हम एल्यूमीनियम भाग समाधान प्रदान करने में विशेषज्ञ हैं जो महत्वपूर्ण औद्योगिक क्षेत्रों के लिए चिकित्सा-ग्रेड स्वच्छता के साथ मोड़-स्तर की सटीकता को जोड़ते हैं।पूरी तरह से स्वचालित सटीक मोड़ और पेशेवर deburring प्रक्रियाओं के एकीकरण के माध्यम से, हमारे द्वारा उत्पादित भाग ASME B46.1 सतह बनावट मानकों और अनुकूलित कण नियंत्रण आवश्यकताओं को पूरा करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक भाग एक असेंबली-तैयार स्थिति में वितरित किया जाता है।

तकनीकी कोर: मापनीय सटीकता को कार्यात्मक सतहों में बदलना

हम समझते हैं कि उच्च परिशुद्धता वाले मोड़ केवल प्रारंभिक बिंदु हैं; कार्यात्मक सतहें एक भाग के अंतिम प्रदर्शन का प्रमुख निर्धारक हैं:

• बर्र नियंत्रण के लिए व्यवस्थित दृष्टिकोणःहम एल्यूमीनियम मिश्र धातु ग्रेड और भाग ज्यामितीय विशेषताओं के आधार पर बुर पूर्वानुमान मॉडल विकसित करते हैं। यह हमें उपकरण पथों को अनुकूलित करके प्रोग्रामिंग चरण के दौरान बुर पीढ़ी को दबाने की अनुमति देता है,प्रवेश/निकास कोण, बजाय केवल प्रसंस्करण के बाद हटाने पर भरोसा करने के।
• सतह अखंडता की बहुआयामी परिभाषाःWe control not only the Ra value (arithmetic average roughness) but also focus on parameters like Rz (maximum height of the profile) and Rpk (reduced peak height) that directly relate to sealing performance and wear resistanceयह सुनिश्चित करता है कि घुमावदार बनावट अच्छी कार्यक्षमता के साथ आयामी आवश्यकताओं को पूरा करती है।
• कण नियंत्रण के लिए बंद-लूप प्रणालीःमशीनिंग से लेकर सफाई तक, हम कणों की सख्त निगरानी लागू करते हैं। हम ग्राहक के अनुरोध पर भागों की सतहों और सफाई समाधानों से कणों के आकार और मात्रा पर परीक्षण रिपोर्ट प्रदान कर सकते हैं,आईएसओ 14644 स्वच्छ कक्ष मानकों को पूरा करना.

महत्वपूर्ण अंतर्दृष्टि:हमारे गुणवत्ता डेटा से पता चलता है कि व्यवस्थित डेबरिंग प्रक्रियाओं को लागू करने के बाद, उच्च दबाव सील परीक्षण में भागों की पहली पास दर में 40% की वृद्धि हुई,और गतिशील घर्षण जोड़ी अनुप्रयोगों में टूटने की अवधि 60% कमयह दर्शाता है कि कार्यात्मक सतह उपचार सीधे उत्पाद की उच्च विश्वसनीयता में अनुवाद करता है।

असेंबली उन्मुख एकीकृत प्रक्रिया प्रवाह

हमारी प्रक्रिया "पहली बार सही करें" दर्शन द्वारा निर्देशित है, यह सुनिश्चित करना कि कार्यशाला छोड़ने से पहले भाग पूरी तरह से विधानसभा आवश्यकताओं को पूरा करते हैं।

2.1 उच्च स्थिरता वाला सीएनसी टर्निंग

• प्रक्रिया नियंत्रण के लिए प्रक्रिया डिजाइनःहम विशेष रूप से एल्यूमीनियम मिश्र धातुओं के लिए अनुकूलित पीवीडी-लेपित उपकरण चुनते हैं। उच्च दबाव शीतलक जेटिंग के साथ संयुक्त, यह उच्च दक्षता काटने के दौरान कुशल चिप टूटने और नियंत्रण को सक्षम बनाता है,स्रोत पर फिटिंग लंबे burrs को कम.
• घुमावदार मापदंडों का वैज्ञानिक विन्यास:

1. निरंतर सतह गति नियंत्रण का उपयोग पूरे घुमाया सतह पर लगातार काटने की स्थिति सुनिश्चित करने के लिए किया जाता है।
2. परिष्करण के दौरान, एक छोटी नाक त्रिज्या (उदाहरण के लिए, 0.2 मिमी) एक उच्च फ़ीड दर के साथ संयुक्त एक समान सूक्ष्म बनावट बनाता है जो सील करने के लिए अनुकूल है।
3. पूर्व-प्रोग्राम किए गए गति में कमी और पैरामीटर को ठीक करने के लिए क्रॉस-होल और ग्रूव जैसे बोर-प्रवण क्षेत्रों पर लागू किया जाता है।

2.2 मल्टी-मोड ऑटोमेटेड डेबरिंग प्रक्रियाएं
हम "एक आकार सभी फिट" दृष्टिकोण से बचते हुए, बुर विशेषताओं के आधार पर सबसे उपयुक्त हटाने की तकनीक का चयन करते हैंः

• थर्मल डिबरिंग:जटिल आंतरिक नहरों वाले भागों के लिए उपयुक्त। यह आधार आयामों को बदले बिना एक ही ऑपरेशन में सभी आंतरिक और बाहरी burrs को समान रूप से हटा देता है।
• घर्षण प्रवाह मशीनिंग (एएफएम):परिशुद्धता आंतरिक छेद और क्रॉस-छेद के लिए प्रयोग किया जाता है। एक अर्ध-तरल घर्षण माध्यम लचीला पीसने का प्रदर्शन करता है, समान माइक्रो-रेडी बनाता है जो थकान शक्ति को काफी बढ़ाता है।
• विद्युत रासायनिक डिबरिंग (ईसीडी):पतली दीवारों वाले भागों के लिए जो यांत्रिक तनाव या पहले से तैयार सतहों का सामना नहीं कर सकते हैं, यह चुनिंदा धातु हटाने की अनुमति देता है, बिना किसी उपकरण के पहनने के पूर्ण डेबरिंग प्रभाव की गारंटी देता है।
• रोबोट-सहायता प्राप्त सटीक ब्रशिंग:महत्वपूर्ण सीलिंग फेस और असेंबली किनारों के लिए, बल-नियंत्रित रोबोट अत्यधिक सुसंगत चम्फरिंग और किनारे खत्म करते हैं।

2.3 उच्च-स्वच्छता के बाद का प्रसंस्करण

• एक बहु-चरण सफाई प्रक्रिया को नियोजित किया जाता हैः जिसमें जलीय डिग्रिजिंग, अल्ट्रासोनिक सफाई, डी-आयनयुक्त पानी के साथ कुल्ला और वैक्यूम सुखाने शामिल हैं, जिससे कोई अवशिष्ट शीतलक या मशीनिंग मलबे सुनिश्चित नहीं होते हैं।
• अति उच्च स्वच्छता आवश्यकताओं के लिए, वैक्यूम पैकेजिंग या क्लीनरूम पैकेजिंग प्रदान की जाती है, और अंतिम निरीक्षण और शिपिंग नियंत्रित वातावरण में की जा सकती है।

उच्च मूल्य वाले विशिष्ट अनुप्रयोग क्षेत्र

• अर्धचालक विनिर्माण उपकरण:वैक्यूम कक्ष के घटक, गैस वितरण प्रणाली फिटिंग, सीएमपी उपकरण रिटेनिंग रिंग, जिसमें कणों के बहाव की आवश्यकता नहीं है और अति उच्च सतह एकरूपता है।
• जीवन विज्ञान उपकरण:तरल क्रोमैटोग्राफी वाल्व निकाय, माइक्रोफ्लुइडिक चिप इंटरफेस, नमूना पंप घटकों, जैव संगत सतहों और शून्य burrs की आवश्यकता तरल की अखंडता सुनिश्चित करने के लिए।
• सुपरक्रिटिकल फ्लुइड सिस्टम:उच्च दबाव सील, सील विफलता को रोकने के लिए सही किनारे उपचार पर निर्भर CO2 निष्कर्षण उपकरण के लिए वाल्व भागों।
• एयरोस्पेस हाइड्रोलिक सिस्टम:एक्ट्यूएटर घटक, तेल फिल्टर फिटिंग, जो अत्यधिक दबाव के धड़कनों के तहत विश्वसनीय सील प्रदर्शन बनाए रखना चाहिए।
• परिशुद्धता ऑप्टिकल उपकरण:लेंस बैरल, लेजर हाउसिंग, जिनकी असेंबली इंटरफेस में सतह की समतलता और स्वच्छता के लिए चरम आवश्यकताएं हैं।

मूल्य विश्लेषणः स्वामित्व की कुल लागत का परिप्रेक्ष्य

हमारे ग्राहकों के लिए, मूल्य न केवल भाग इकाई मूल्य में है, बल्कि सिस्टम जोखिम और असेंबली लागत में भी कम हैः

• गुणवत्ता जोखिम को कम करना:क्षेत्र की विफलताओं, पुनर्मिलन, और वारंटी दावों को समाप्त करता है जो ब्रांड की प्रतिष्ठा की रक्षा करते हैं।
• सरलीकृत असेंबली प्रक्रियाःअसेंबली के लिए तैयार भागों को उत्पादन लाइन पर अतिरिक्त deburring और सफाई चरणों को कम करने, असेंबली दक्षता और स्थिरता में सुधार।
• सुधारित प्रणाली प्रदर्शनःअनुकूलित सतह बनावट घर्षण और पहनने को कम करती है, पूरे सिस्टम के सेवा जीवन और रखरखाव चक्र को बढ़ाती है।
• आपूर्ति श्रृंखला का पता लगाने की क्षमताःकच्चे माल से लेकर तैयार उत्पाद तक (मुख्य प्रक्रियाओं के पैरामीटर रिकॉर्ड सहित) एक पूर्ण डेटा पैकेज एयरोस्पेस और चिकित्सा जैसे उद्योगों में सख्त लेखा परीक्षा आवश्यकताओं को पूरा करता है।

सामान्य तकनीकी प्रश्न और उत्तर

प्रश्न 1: "बर्बर मुक्त" स्थिति की पुष्टि और परिभाषा कैसे की जाती है? क्या उद्देश्य मानक हैं?
A1:"बुर मुक्त" एक कार्यात्मक परिभाषा है। हम बहु-स्तरीय सत्यापन का उपयोग करते हैंः

1. दृश्य और स्पर्श निरीक्षण:20 गुना आवर्धन और सफेद प्रकाश निरीक्षण का उपयोग करके, विशेष फट मुक्त कपड़े का उपयोग करके पोंछ परीक्षण के साथ।
2. मात्रात्मक माप:किनारे के टूटने/रेडियस (जैसे, यदि आवश्यक हो तो अधिकतम R0.05) और आसन्न सतहों पर कदम की ऊंचाई को मापने के लिए प्रोफाइलोमीटर का उपयोग करना।
3. कार्यात्मक परीक्षण:प्रतिनिधि नमूनों पर सील परीक्षण या तरल पदार्थ फ्लश परीक्षण करना, कण विश्लेषण के लिए अपशिष्ट एकत्र करना।
   हम ग्राहकों के साथ मिलकर उनके विशिष्ट आवेदन के आधार पर मापने योग्य स्वीकृति मानदंड स्थापित कर सकते हैं।

Q2: क्या जटिल डेबरिंग प्रक्रियाएं मूल मोड़ से प्राप्त सटीक सहिष्णुताओं को प्रभावित करेंगी?
A2:यह ठीक प्रक्रिया चयन की कुंजी है. हमारे मूल दर्शन है "नियंत्रित हटाने". उदाहरण के लिए, थर्मल और इलेक्ट्रोकेमिकल प्रक्रियाओं मुख्य रूप से burr खुद को प्रभावित करते हैं,मूल सामग्री के आयामों पर नगण्य प्रभाव के साथ (आमतौर पर <2μm)घर्षण प्रवाह मशीनिंग में महत्वपूर्ण आयामी सतहों की सुरक्षा के लिए फिक्स्चर का प्रयोग किया जाता है। All process parameters are optimized based on Design of Experiments (DOE) and confirmed during process validation to ensure their impact on critical dimensions remains within the safe zone of the customer's tolerance band.

Q3: छोटे बैचों और उच्च विविधता वाले आर एंड डी परियोजनाओं के लिए, आप डिबर्बिंग से जुड़े उच्च टूलींग लागतों को कैसे संबोधित करते हैं?
A3:हमारे लगभग 60% स्वचालित डेबरिंग उपकरण लचीले टूलिंग सिस्टम का उपयोग करते हैं। उदाहरण के लिए, रोबोट ब्रशिंग प्रोग्राम 3 डी-स्कैन किए गए भाग मॉडल से जल्दी से उत्पन्न किए जा सकते हैं;घर्षण प्रवाह मॉड्यूलर जुड़नार का उपयोग करता हैप्रोटोटाइप और छोटे बैचों के लिए, हम सरल टूलींग (जैसे विशिष्ट मामलों में सटीक मैनुअल सहायता) के साथ व्यापक रूप से लागू प्रौद्योगिकियों की सिफारिश करने को प्राथमिकता देते हैं।गुणवत्ता सुनिश्चित करते हुए प्रारंभिक लागतों को नियंत्रित करनाजैसे-जैसे वॉल्यूम बढ़ते हैं, समर्पित स्वचालन समाधानों का पुनर्मूल्यांकन किया जा सकता है।

हमारी मुख्य क्षमताओं का सारांश

• परिशुद्धता बनाने की तकनीकःबहु-स्पिंडल परिशुद्धता मोड़ केंद्र, मोड़-मिलिंग कम्पोजिट मशीनिंग, रोटेशनली सममित और बहु-विशेषताओं वाले मोड़ भागों पर ध्यान केंद्रित करते हुए।
• पेशेवर डिबरिंग और एज फिनिशिंगः

1. थर्मल डेबरिंग उपकरण
2. घर्षण प्रवाह मशीनिंग उपकरण
3. इलेक्ट्रोकेमिकल डिबर्बिंग उपकरण
4. 6-अक्ष बल नियंत्रित रोबोट फिनिशिंग सेल

• सफाई और पैकेजिंगःकक्षा 1000 स्वच्छ कक्ष सफाई लाइन, कणों का पता लगाने की क्षमता, अनुकूलित स्वच्छ पैकेजिंग समाधान।

सामग्री और मानक

• सामान्य सामग्री:6061-T6, 7075-T651, 2024-T3, आदि, सामग्री प्रमाणन प्रदान के साथ।
• सतह बनावटःRa 0.4μm तक नियंत्रित किया जा सकता है, ASME B46.1 मानक के अनुसार बनावट माप रिपोर्ट प्रदान की जाती है।
• स्वच्छता के मानदंड:सामान्य औद्योगिक से लेकर आईएसओ वर्ग 5 (वर्ग 100 के बराबर) की स्वच्छता तक की आवश्यकताओं को पूरा कर सकता है।

विशिष्ट वितरण क्षमताएं

• मानक सहिष्णुताःघुमावदार आयामी सहिष्णुता ±0.012 मिमी तक पहुंच सकती है, विशिष्ट विशेषताओं के आधार पर ज्यामितीय सहिष्णुता पर सहमति व्यक्त की जाती है।
• बकाया देने के मानदंड:R0.03mm - R0.2mm (सामग्री और प्रारंभिक स्थिति के आधार पर) के किनारे टूटने के त्रिज्यों को प्राप्त कर सकते हैं।
• रैपिड प्रोटोटाइप सेवाःडीबर्निंग और बुनियादी सफाई सहित एकीकृत प्रोटोटाइप सेवा प्रदान करता है, अनुसंधान एवं विकास सत्यापन में तेजी लाता है।

गुणवत्ता प्रतिबद्धता
आईएसओ 9001:2015 प्रणाली के आधार पर, प्रमुख प्रक्रिया विशेषताओं (केपीसी) के लिए सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) को एकीकृत करता है। ग्राहक आवश्यकताओं के अनुसार समर्पित नियंत्रण योजनाएं स्थापित कर सकता है।

अस्वीकरण:यहां वर्णित प्रक्रिया क्षमताएं मौजूदा उपकरणों और विशिष्ट एल्यूमीनियम मिश्र धातु सामग्री के साथ हमारे अनुभव पर आधारित हैं।इष्टतम प्रक्रिया पथ विशिष्ट भाग के 3 डी डेटा के आधार पर इंजीनियरिंग मूल्यांकन के माध्यम से निर्धारित किया जाना चाहिए, प्रदर्शन आवश्यकताओं, और अंतिम अनुप्रयोग वातावरण।हम दृढ़ता से प्रारंभिक परियोजना चरण के दौरान एक संयुक्त प्रक्रिया समीक्षा और प्रोटोटाइप भागों के माध्यम से कार्यान्वयन पथ को मान्य करने की सलाह देते हैंसभी तकनीकी विनिर्देश दोनों पक्षों द्वारा पारस्परिक रूप से पुष्टि की गई ड्राइंग और नियंत्रण योजनाओं के अधीन हैं।
