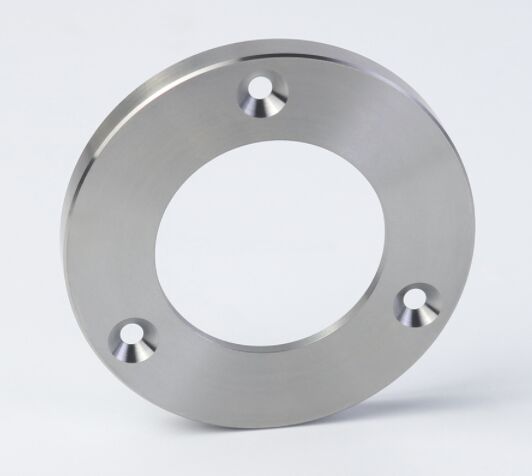

स्टेनलेस स्टील के भागों के लिए सीएनसी टर्निंग और बोर-फ्री एज ट्रीटमेंट के लिए पूर्ण गाइड

स्टेनलेस स्टील के भागों को निर्दोष, बर्न मुक्त खत्म करने के लिए मशीनिंग सटीक विनिर्माण में सबसे अधिक मांग वाली चुनौतियों में से एक है।खाद्य प्रसंस्करण मशीन, या उच्च अंत उपभोक्ता उत्पाद, burrs केवल एक कॉस्मेटिक दोष नहीं हैं वे एक कार्यात्मक विफलता हैं। वे सील अखंडता को खतरे में डालते हैं, बैक्टीरिया के लिए बंदरगाह बनाते हैं, असेंबली समस्याओं का कारण बनते हैं,और अंतिम उपयोगकर्ताओं के लिए सुरक्षा जोखिम पैदा करते हैं.

यह मार्गदर्शिका मुख्य रूप से 304 और 316L स्टेनलेस स्टील की मशीनिंग में कार्यक्षेत्र में वर्षों के अनुभव के आधार पर सामग्री की तैयारी से लेकर अंतिम किनारे के उपचार तक विस्तृत कार्यप्रवाह प्रदान करती है।हम व्यावहारिक पर ध्यान केंद्रित करने के लिए सिद्धांत से परे जाना होगा, कार्रवाई योग्य कदम और सफलता सुनिश्चित करने वाले डेटा।

1मुख्य चुनौतीः स्टेनलेस स्टील क्यों बर्स बनाता है

स्टेनलेस स्टील, विशेष रूप से 304/316 कठोर और लचीला होने के कारण बर्स बनते हैं। काटने के दौरान, साफ-सुथरी कतरनी के बजाय, सामग्री विकृत होती है और उपकरण के बाहर निकलने के बिंदु पर आंसू निकलती है।स्टेनलेस स्टील की कार्य-कठोरता की विशेषता इस स्थिति को और बढ़ा देती है।, जिससे किसी भी रूप में बनी हुई गड़गड़ाहट आधार सामग्री की तुलना में कठिन हो जाती है और इसे हटाना अधिक कठिन हो जाता है।

महत्वपूर्ण टिप्पणियाँः हमारे उत्पादन की निगरानी में, हमने पाया कि 70% से अधिक बोर से संबंधित पुनर्मिलन उबाऊ टूलींग या अनुचित फ़ीड/स्पीड संयोजन से उत्पन्न होता है।सही मापदंडों के साथ एक तेज उपकरण कैंची; एक उबाऊ उपकरण आँसू.

2. बर्र मुक्त भागों के लिए चरण-दर-चरण विनिर्माण कार्यप्रवाह

एक सच्चे burr-मुक्त किनारे को प्राप्त करना एक एकल-चरण चमत्कार नहीं है; यह पहली कटौती से सफलता के लिए डिज़ाइन की गई प्रक्रिया है।

2.1 सीएनसी टर्निंगः पहला कट सबसे महत्वपूर्ण है

घुमावदार या घूर्णी स्टेनलेस स्टील भागों के लिए घुमावदार अक्सर प्राथमिक प्रक्रिया है। यहां सही ढंग से स्थापित करने से डाउनस्ट्रीम डेबरिंग कार्य कम हो जाता है।

कम से कम बोर गठन के लिए टूलिंग और पैरामीटर रणनीति

• ज्यामिति सम्मिलित करें:एक विशेष परिष्करण किनारे (जैसे, एक चिकनी परिष्करण के लिए एक वाइपर ज्यामिति) के साथ तेज, सकारात्मक-रैक आवेषण का उपयोग करें।एक नियंत्रित किनारे छोड़ने के लिए एक अंतर्निहित त्रिज्या या chamfer के साथ सम्मिलित सुनिश्चित करें, नहीं एक तेज, फटा burr.

• शीतलक:उच्च दबाव वाला, टूल के माध्यम से शीतल द्रव गैर-विनिमय योग्य है। यह कट को ठंडा करता है, चिप्स को फ्लश करता है, और आवेषण पर बढ़त को रोकता है।

• 316L के लिए दुकान में परीक्षण किए गए घुमावदार मापदंडः

  • समाप्ति मोड़ःगतिः 150-220 SFM. फ़ीडः 0.003-0.006 ipr. कट की गहराईः 0.005-0.010"

  • विभाजन/ग्रोविंग:धीमी गति और निरंतर, निर्बाध फ़ीड का प्रयोग करें. कटौती में रुकने से एक बड़ा बोर गारंटी देता है.

• सुनहरा नियम: उपकरण के दबाव को निरंतर बनाए रखें।कटौती के अंत तक एक सुसंगत फ़ीड दर प्रोग्राम करें। उपकरण के बाहर निकलने के साथ धीमा होने से सामग्री के धक्का और बर्न गठन को प्रोत्साहित करता है।

2.2 सीएनसी मशीनिंग के दौरान सक्रिय डिबरिंग

सीएनसी मशीन पर सबसे कुशल डिबर्बिंग होती है, तुरंत बाद सुविधा बनाई जाती है।

लाइव टूलिंग डिबरिंग (सीएनसी लेथ पर मिलिंग क्षमता के साथ)

• तकनीकःएक छोटे से, उच्च गति वाले घूर्णी बोर या एक समर्पित चम्फरिंग उपकरण का उपयोग करें।

• प्रक्रिया:एक छेद या मुखौटा घुमाए जाने के बाद, मशीन स्वचालित रूप से डेब्यूरिंग उपकरण को अनुक्रमित करती है और सभी तेज किनारों पर एक सटीक चम्फरिंग दिनचर्या (जैसे, 0.1 मिमी x 45 ° चम्फरिंग) चलाती है।यह तुरंत बाहर निकलने के burr हटा देता है.

• डेटा बिंदुःइन-साइकिल डिबर्बिंग को लागू करने से जटिल वाल्व निकायों के लिए हमारे पोस्ट-प्रोसेस मैन्युअल हैंडलिंग समय में 40% से अधिक की कमी आई।

बैक चम्फरिंग और नियंत्रित एज टूल्स

• पार-छेद के लिए, बैक चम्फरिंग टूल्स निर्दिष्ट करें जो ड्रिल के पीछे जाने के दौरान छेद के बाहर निकलने की तरफ एक चम्फरिंग काटते हैं।

• प्रयोग"बुर-मुक्त"या"अंडरकट"विच्छेदन कार्यों के लिए डिज़ाइन किए गए सम्मिलन, जो काटने के दौरान किनारे को आकार देते हैं।

2.3 चिकित्सा और खाद्य ग्रेड के लिए प्रसंस्करण के बाद किनारे का उपचार

जब पूर्ण, सत्यापित किनारे की गुणवत्ता की आवश्यकता होती है (Ra < 0.4 μm किनारों पर), विशेष पोस्ट-प्रोसेसिंग आवश्यक है।

इलेक्ट्रोकेमिकल डिबरिंग (ECD)

• प्रक्रिया:भाग को इलेक्ट्रोलाइट स्नान में डुबोया जाता है। एक आकार का इलेक्ट्रोड बोर के पास रखा जाता है, और एक नियंत्रित विद्युत धारा बेस सामग्री को प्रभावित किए बिना बोर को भंग करती है।

• के लिए सबसे अच्छाःआंतरिक क्रॉस-होल्स, हाइड्रोलिक पोर्ट इंटरसेक्शन और जटिल आंतरिक चैनलों से बर्स निकालना जो यांत्रिक रूप से पहुंचना असंभव है।

• सत्यापनःईसीडी एक पूर्ण रूप से त्रिज्यायुक्त, चिकनी किनारे का उत्पादन करता है जो आंतरिक रूप से बोर मुक्त होता है, न कि केवल यांत्रिक रूप से हटाया जाता है। यह स्वच्छता अनुप्रयोगों में सफाई सत्यापन के लिए महत्वपूर्ण है।

मास फिनिशिंग (विब्रेटर और सेंट्रीफ्यूगल)

• प्रक्रिया:भागों को घर्षण माध्यमों और यौगिकों के साथ एक टब में रखा जाता है। कंपन या केन्द्रापसारक गति सभी किनारों पर एक समान, कोमल काटने की कार्रवाई पैदा करती है।

• मीडियाःएक समान त्रिज्या के लिए पूर्व-निर्मित सिरेमिक या प्लास्टिक-बंधित घर्षण मीडिया का उपयोग करें। स्टेनलेस के लिए, भाग-पर-भाग टक्कर और जंग को रोकने के लिए पानी आधारित यौगिक में एक अवरोधक जोड़ें।

• परिणाम:एक समान, 0.05 मिमी से 0.2 मिमी तक के त्रिज्या प्राप्त करता है सभी बाहरी और सुलभ आंतरिक किनारों पर। एक उत्कृष्ट पूर्व-पासिवेशन सतह प्रदान करता है।

घर्षण प्रवाह मशीनिंग (एएफएम)

• प्रक्रिया:एक चिपचिपा, घर्षण-भारित बहुलक भाग के आंतरिक मार्गों और किनारों के माध्यम से या उसके पार बाहर निकाला जाता है।

• के लिए सबसे अच्छाःजटिल, आंतरिक ज्यामिति जैसे ईंधन इंजेक्टर निकायों, मनिफोल्ड्स और जटिल द्रव उपकरणों को चमकाने और डिब्रू करने के लिए।

• डेटा बिंदुःए.एफ.एम. एक आंतरिक बोर के सतह खत्म Ra 1.6 μm से Ra 0.2 μm में सुधार कर सकते हैं जबकि एक साथ किनारों का विकिरण, काफी तरल प्रवाह प्रतिरोध और अशांति को कम कर सकते हैं।

2.4 निष्क्रियताः प्रदर्शन के लिए अंतिम कदम

सभी बोरों को हटाने के बाद, जंग प्रतिरोधी ऑक्साइड परत को बहाल करने के लिए निष्क्रियता महत्वपूर्ण है, खासकर जहां सामग्री उजागर हुई है।

• निर्णायक पूर्व सफाई:सभी घर्षण माध्यम अवशेषों और काटने के तरल पदार्थों को निष्क्रिय करने से पहले अल्ट्रासोनिक सफाई के माध्यम से पूरी तरह से हटा दिया जाना चाहिए।

• प्रक्रिया:एएसटीएम ए९६७ के अनुसार साइट्रिक या नाइट्रिक एसिड स्नान में विसर्जन। यह सतह में एम्बेडेड मुक्त लोहे के कणों को भंग करता है (मशीनरी का एक उप-उत्पाद) और क्रोमियम परत को समृद्ध करता है।

• सत्यापनःसफलता को तांबे के सल्फेट परीक्षण या नमक स्प्रे परीक्षण के साथ सत्यापित किया जाता है ताकि यह सुनिश्चित किया जा सके कि निष्क्रिय परत बरकरार है और भाग सेवा में जंग नहीं करेगा

3. बर्र मुक्त स्टेनलेस स्टील के भागों के अनुप्रयोग

• चिकित्सा एवं शल्य चिकित्साःप्रत्यारोपण, सर्जिकल उपकरण शाफ्ट, सुई धारक, बायोप्सी क्लिप्स।

• खाद्य एवं पेय पदार्थ:वाल्व, पंप रोटर, फिटिंग, मांस स्लाइसर ब्लेड।

• एयरोस्पेस और हाइड्रोलिक्सःईंधन प्रणाली के घटक, वाल्व स्पूल, मनिफोल्ड ब्लॉक, हाइड्रोलिक पिस्टन।

• अर्धचालक:वेफर हैंडलिंग घटकों, गैस वितरण प्रणाली भागों.

4लागत और गुणवत्ता आश्वासन पर विचार

क्या प्रभाव पड़ते हैं?

1. भाग जटिलताःकिनारों, अंधेरे छेदों और आंतरिक चौराहों की संख्या सीधे अवरोहण समय और विधि चयन को प्रभावित करती है।

2. किनारे की गुणवत्ता विनिर्देशःएक सामान्य "बुर-मुक्त" कॉलआउट एक निर्दिष्ट कॉलआउट की तुलना में कम महंगा है।"आईएसओ 13715 के अनुसार 0.05 मिमी का अधिकतम किनारा त्रिज्या".

3. डिबरिंग विधि:इन-साइकिल डेबरिंग सबसे अधिक लागत प्रभावी है। ईसीडी और एएफएम अधिक लागत वाली प्रक्रियाएं हैं जो भाग फ़ंक्शन द्वारा उचित हैं।

4. प्रमाणीकरण और प्रलेखनःचिकित्सा (आईएसओ 13485) और एयरोस्पेस (एएस9100) आवश्यकताओं के लिए सत्यापन और लोट ट्रेसेबिलिटी लागत जोड़ती है।

गुणवत्ता निरीक्षण:

• स्पर्श पद्धति:किसी भी पकड़े जाने पर यह संकेत मिलता है कि कोई गड़गड़ाहट है।

• दृश्य विधिःअच्छे प्रकाश के तहत किनारों की जांच करने के लिए 10x - 30x पॉकेट माइक्रोस्कोप का प्रयोग करें।

• माप:एक प्रोफाइलोमीटर का उपयोग वास्तविक किनारे की त्रिज्या को मापने और दस्तावेज करने के लिए किया जा सकता है।

5. सामान्य प्रश्न

प्रश्न 1: क्या मैं अपने चित्र पर "बर्ब मुक्त" निर्दिष्ट नहीं कर सकता और एक सही हिस्सा प्राप्त कर सकता हूँ?
A:"बुर-मुक्त" व्यक्तिपरक है और व्याख्या के लिए खुला है। महत्वपूर्ण अनुप्रयोगों के लिए, मानक निर्दिष्ट करें (उदाहरण के लिए, "आईएसओ 13715 वर्ग एफ के अनुसार बुर-मुक्त") और अधिकतम अनुमत किनारे की स्थिति को परिभाषित करें।एक नोट जोड़ने पर विचार करें जैसे "सभी किनारों को अधिकतम 0 तक तोड़ दिया जाना चाहिए.1 मिमी त्रिज्या. "

प्रश्न 2: सबसे आम गलती क्या है जो घुमावदार भागों में खराब बर्स का कारण बनती है?
A:परिष्करण के लिए एक सुस्त या गलत सम्मिलन का उपयोग करना, और खराब चिप नियंत्रण। लंबे, धागेदार चिप्स भाग के चारों ओर लपेटते हैं और सतह को फाड़ते हैं, जिससे बड़े पैमाने पर बोर होते हैं।छोटे उत्पादन करने के लिए चिपब्रेकर ज्यामिति और शीतलक दबाव का अनुकूलन, प्रबंधनीय "6" या "9" के आकार के चिप्स।

प्रश्न 3: क्या निष्क्रियता से बोर हटते हैं?
A:नहीं. निष्क्रियता एक रासायनिक प्रक्रिया है जो सतह की संदूषण को दूर करती है लेकिन धातु को नहीं काटती या काटती है। निष्क्रियता से पहले सभी बोर पूरी तरह से हटा दिए जाने चाहिए,क्योंकि एसिड वरीयता से पतले पर हमला करेगा, काम-कठोर बुर, संभावित रूप से अपने आधार पर एक संक्षारक गड्ढे बनाने।
