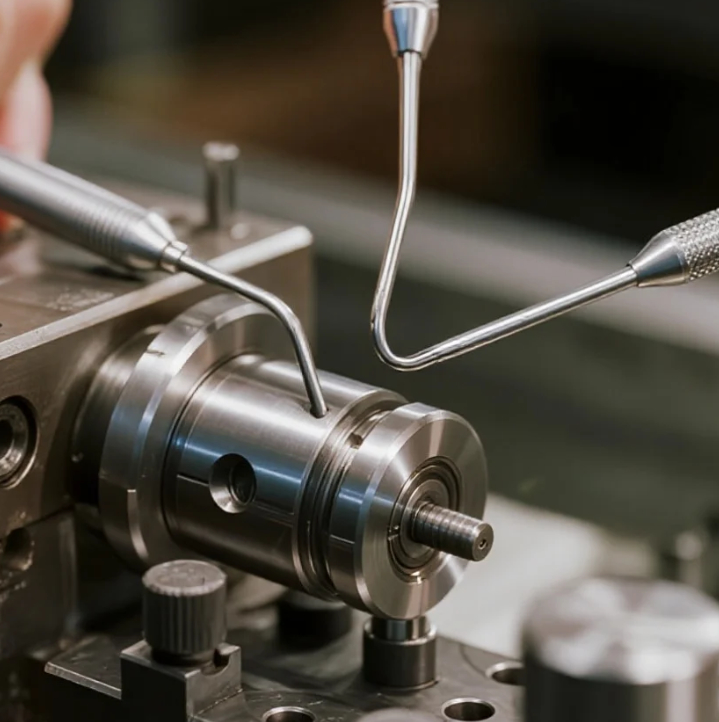

सर्जिकल इंस्ट्रूमेंट सीएनसी निर्माण

जब बात चिकित्सा उपकरणों की आती है,सटीकता वैकल्पिक नहीं है यह जीवन रक्षक है।सर्जिकल उपकरणों की दुनिया में, सीएनसी मशीनिंग गुणवत्ता वाले निर्माण की रीढ़ बन गई है, यह सुनिश्चित करते हुए कि प्रत्येक स्केपल, क्लिप्स या ऑर्थोपेडिक प्रत्यारोपण सबसे सख्त वैश्विक मानकों को पूरा करता है।इस लेख में व्यावहारिक सलाह दी गई है, सर्जिकल इंस्ट्रूमेंट सीएनसी विनिर्माण में अनुभव-समर्थित नज़र, नवीनतम तकनीकी बेंचमार्क के साथ वास्तविक कार्यशाला के फर्श के ज्ञान को जोड़ती है।

सर्जिकल उपकरणों के लिए सीएनसी मशीनिंग क्यों महत्वपूर्ण है?

सर्जिकल उपकरण होना चाहिएः

• जैव संगतः316L स्टेनलेस स्टील, टाइटेनियम और कोबाल्ट-क्रोम मिश्र धातु जैसी सामग्री आम हैं।
• आयामी रूप से सटीक:सहिष्णुता को अक्सर सीमाओं के भीतर होना चाहिए±0.005 मिमी.
• लगातार दोहराया जा सकता हैः५००० हेमोस्टैट्स का एक बैच समान कार्य करना चाहिए।

हमारे संयंत्र में, सीएनसी मशीनिंग ने हमें प्राप्त करने में सक्षम बनाया है98.7% से अधिक पास दरपारंपरिक मशीनिंग की तुलना में, सीएनसी ने स्क्रैप दरों को लगभग४०%, जबकि कस्टम सर्जिकल किट के लिए टर्नओवर स्पीड में भी सुधार होगा।

सर्जिकल उपकरणों के लिए सीएनसी कार्यप्रवाह

1सामग्री की तैयारी

हम प्रमाणित मेडिकल ग्रेड बार स्टॉक से शुरू करते हैं, आमतौर पर मिल प्रमाणपत्र के साथ। प्री-मशीनिंग अल्ट्रासोनिक सफाई उत्पादन के दौरान संदूषण के जोखिम को कम करने में मदद करती है।

2उच्च परिशुद्धता सीएनसी मिलिंग और मोड़

• 5-अक्षीय मशीनिंग केंद्रएक ही सेटअप में जटिल ज्यामिति (जैसे आर्थ्रोस्कोपिक शेवर) की अनुमति दें।
• स्विस प्रकार के टर्नविशेष रूप से लंबे, पतले उपकरणों जैसे गाइड तारों के लिए प्रभावी हैं।

उदाहरण: हाल ही में 2,000 टाइटेनियम हड्डी के पेंचों के लिए 0.003 मिमी के समकक्षता की आवश्यकता थी। एक नागरिक स्विस टर्न और चक्र में जांच के साथ, हमने पहले पास पर 99% से अधिक अनुपालन प्राप्त किया।

3माध्यमिक संचालन और सतह परिष्करण

• डिबरिंग और इलेक्ट्रोपॉलिशिंगसंक्षारण प्रतिरोध को बढ़ाता है।
• ASTM A967 के अनुसार निष्क्रियतायह सुनिश्चित करता है कि स्टेनलेस स्टील की सतहें प्रदूषकों से मुक्त हों।
• Ra के मान≤0.2 μmचिकनी ऊतक संपर्क सतहों के लिए मानक हैं।

4निरीक्षण एवं सत्यापन

प्रत्येक लोट से गुजरता हैः

• आयामी सटीकता के लिए सीएमएम माप
• सूक्ष्म कठोरता परीक्षण
• के तहत दृश्य जांच50 गुना वृद्धिबर्स या माइक्रोक्रैक्स के लिए

यह सत्यापन केवल आंतरिक नहीं है।एफडीए 21 सीएफआर भाग 11 और आईएसओ 13485अनुपालन हमारे प्रलेखन प्रणाली में निर्मित हैं।

वास्तविक दुनिया की चुनौतियां और समाधान

• चुनौती:सूक्ष्म चिपकने वाले जबड़े पर छोटे-छोटे झुर्रियां बनती हैं।
• समाधान:क्रायोजेनिक डेबरिंग पर स्विच करने से दोष कम हो जाते हैं।72%.
• चुनौती:टाइटेनियम के लिए उच्च सामग्री लागत।
• समाधान:सीएनसी से पहले निकट-नेट-आकार फोर्जिंग का उपयोग करके कच्चे माल की लागत में कटौती की गई18%.
• चुनौती:कोबाल्ट-क्रोम का मशीनिंग करते समय उपकरण के जीवन को बनाए रखना।

• समाधान:पीवीडी-लेपित कार्बाइड टूल्स की शुरूआत से टूल्स का जीवनकाल बढ़ गया।40 से 95 मिनटकिनारे पर।

सर्जिकल सीएनसी निर्माण में उभरते रुझान

• एडिटिव + सबट्रैक्टिव हाइब्रिड मशीनिंग:प्रत्यारोपण के लिए जटिल जाली संरचनाओं को 3 डी मुद्रित किया जाता है, फिर सटीक संभोग सतहों के लिए सीएनसी के माध्यम से समाप्त किया जाता है।
• स्वचालन और लाइट-आउट मशीनिंगःरोबोट लोड / अनलोड सिस्टम के साथ, हम चलाने72 घंटे के निरंतर चक्रमानक क्लैंप उपकरणों पर।
• एआई संचालित गुणवत्ता नियंत्रण:वास्तविक समय में उपकरण पहनने की निगरानी संभावित विचलन की भविष्यवाणी करती है,30%.

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: सर्जिकल औजारों के लिए सीएनसी मशीनिंग में क्या सहिष्णुता प्राप्त की जा सकती है?
A: सामान्य सहिष्णुता ± 0.005 मिमी है, लेकिन प्रक्रिया अनुकूलन के साथ, ± 0.002 मिमी संभव है।

प्रश्न: सर्जिकल-ग्रेड उपकरणों के लिए किन सतहों को खत्म करने की आवश्यकता होती है?
A: इलेक्ट्रोपॉलिशिंग और निष्क्रियता के साथ Ra ≤0.2 μm मानक है।

प्रश्न: सीएनसी मशीनिंग की तुलना उपकरण के लिए फोर्जिंग या कास्टिंग से कैसे की जाती है?
उत्तरः सीएनसी मशीनिंग सख्त सहिष्णुता और दोहराव प्रदान करती है, जबकि सीएनसी फिनिशिंग से पहले प्रारंभिक सामग्री दक्षता के लिए फोर्जिंग का उपयोग अक्सर किया जाता है।
