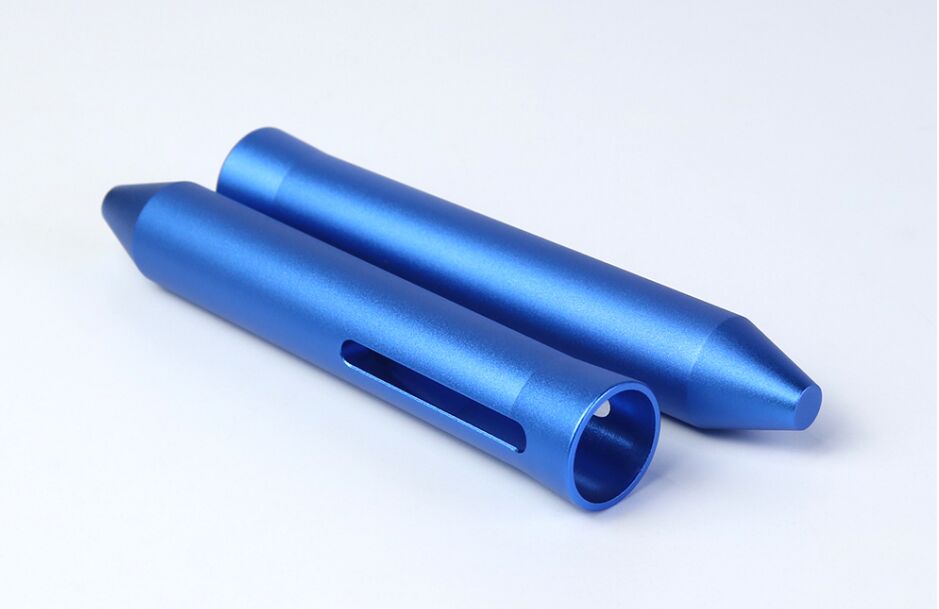

पेशेवर सीएनसी मशीनिंग और एनोडाइज्ड एल्यूमीनियम भागों की कस्टम लेजर उत्कीर्णन

आधुनिक सटीक विनिर्माण में एल्यूमीनियम भागों के लिए त्रुटिहीन, अनुकूलित सौंदर्य खत्म के साथ उच्च-सटीक मशीनिंग प्राप्त करना एक बढ़ती हुई मांग है। जब घटक उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, उच्च-अंत उपकरणों, या औद्योगिक डिजाइन उत्पादों के लिए अभिप्रेत होते हैं, तो उनकी कार्यक्षमता, आयामी सटीकता, सतह बनावट और चिह्नों की स्थिरता समान रूप से महत्वपूर्ण होती है। अनुचित मशीनिंग या सतह उपचार आयामी विचलन, सतह रंग असंगतता, अस्पष्ट चिह्नों, या खराब स्थायित्व का कारण बन सकता है, जो अंततः समग्र उत्पाद की गुणवत्ता से समझौता करता है।

यह मार्गदर्शिका एल्यूमीनियम मिश्र धातुओं (जैसे 6061, 7075) की सीएनसी मशीनिंग और बाद की प्रक्रियाओं जैसे कि बीड ब्लास्टिंग, एनोडाइजिंग और लेजर उत्कीर्णन के साथ व्यापक हाथों-हाथ अनुभव के आधार पर, सामग्री चयन से अंतिम उत्पाद तक एक एकीकृत वर्कफ़्लो प्रदान करती है। हम प्रक्रिया के प्रत्येक चरण में महत्वपूर्ण नियंत्रण बिंदुओं और अंतर्संबंध पर ध्यान केंद्रित करते हैं ताकि एक अंतिम उत्पाद का एहसास हो सके जो उच्च-सटीक हो और एक प्रीमियम रूप और अनुभव रखता हो।

1. मुख्य चुनौती: आयामी सटीकता को सतह सौंदर्यशास्त्र के साथ तालमेल बिठाना

जबकि एल्यूमीनियम को मशीन करना आसान है, एक ही समय में माइक्रोन-स्तर की सहनशीलता और प्रीमियम सतह प्रभावों की गारंटी देना—जैसे कि एक मैट बीड-ब्लास्टेड फिनिश, समान नीला एनोडाइजिंग, और तेज, स्पष्ट लेजर उत्कीर्णन—कई चुनौतियाँ प्रस्तुत करता है:

• सीएनसी मशीनिंग से अवशिष्ट तनाव: बाद की प्रक्रिया के दौरान या उपयोग में मामूली विकृति का कारण बन सकता है।
• सतह पूर्व-उपचार की स्थिरता: बीड ब्लास्टिंग की एकरूपता सीधे एनोडाइजिंग के बाद रंग स्थिरता और मैट बनावट को प्रभावित करती है।
• एनोडाइजिंग प्रक्रिया नियंत्रण: नीली एनोडिक फिल्म का रंग, मोटाई और एकरूपता इलेक्ट्रोलाइट मापदंडों, तापमान और समय के प्रति अत्यंत संवेदनशील होते हैं।
• लेजर उत्कीर्णन संगतता: उत्कीर्णन परिणाम (जैसे, कंट्रास्ट, गहराई) एनोडिक फिल्म (रंग, मोटाई) और लेजर मापदंडों की विशेषताओं पर निर्भर करता है।

महत्वपूर्ण अवलोकन: हमारे उत्पादन डेटा से पता चलता है कि 60% से अधिक सतह उपस्थिति दोष (रंग भिन्नता, धुंधला उत्कीर्णन) सीएनसी मशीनिंग के बाद अपर्याप्त सफाई, दूषित या असमान बीड ब्लास्टिंग मीडिया, या एनोडाइजिंग से पहले अनुचित पूर्व-उपचार से जुड़े हो सकते हैं।

2. एकीकृत विनिर्माण वर्कफ़्लो: सटीक मशीनिंग से लेकर व्यक्तिगत फिनिशिंग तक

एक उच्च-गुणवत्ता वाला अंतिम उत्पाद प्राप्त करना एक अंतर्संबंधित, व्यवस्थित प्रक्रिया है जहाँ प्रत्येक चरण अगले के लिए नींव रखता है।

2.1 सीएनसी टर्निंग और मिलिंग: सटीक बनाने की नींव
यह प्राथमिक चरण है जो भाग की आयामी सटीकता और संरचनात्मक अखंडता का निर्धारण करता है, साथ ही बाद के सतह उपचार के लिए एक योग्य सब्सट्रेट प्रदान करता है।

टूलिंग और पैरामीटर रणनीति (उदाहरण: 6061-T6):

• टूल चयन: कुशल चिप निकासी सुनिश्चित करने और सतह को खरोंच कर सकने वाले बिल्ट-अप एज से बचने के लिए एल्यूमीनियम के लिए डिज़ाइन किए गए तेज कार्बाइड टूल का उपयोग करें। फिनिशिंग के लिए, बेहतर सतह फिनिश (Ra मान 0.4-0.8 μm तक) प्राप्त करने के लिए हीरे के उपकरण या उच्च-गुणवत्ता वाले लेपित उपकरण की सिफारिश की जाती है, जो बाद में समान एनोडाइजिंग के लिए फायदेमंद है।
• शीतलक और सफाई: उच्च दबाव फ्लशिंग के साथ समर्पित एल्यूमीनियम कटिंग तरल पदार्थ का उपयोग करें। मशीनिंग के तुरंत बाद सभी तेलों और एल्यूमीनियम चिप्स को हटाने के लिए भागों को अच्छी तरह से साफ किया जाना चाहिए। यह बाद के ब्लास्टिंग और एनोडाइजिंग में दोषों को रोकने के लिए महत्वपूर्ण है।

संदर्भ पैरामीटर:

• फिनिश मिलिंग: कटिंग स्पीड 200-350 मीटर/मिनट, प्रति दांत फीड 0.03-0.1 मिमी, कट की गहराई 0.1-0.5 मिमी।
• फिनिश टर्निंग: कटिंग स्पीड 150-300 मीटर/मिनट, फीड 0.05-0.15 मिमी/रेव, कट की गहराई 0.1-0.3 मिमी।
• मुख्य बिंदु: ब्लास्टिंग के दौरान अत्यधिक पहनने से रोकने और सुरक्षा में सुधार करने के लिए तेज किनारों पर एक माइक्रो-चैम्फर (C0.1-C0.2) डिज़ाइन करें।

2.2 बीड ब्लास्टिंग: मैट टेक्सचर सब्सट्रेट बनाना
बीड ब्लास्टिंग भाग के लिए एक समान मैट सतह बनावट प्रदान करता है और उच्च-गुणवत्ता वाले एनोडाइज्ड परिणाम प्राप्त करने के लिए एक महत्वपूर्ण पूर्व-उपचार है।

प्रक्रिया आवश्यक:

• मीडिया चयन: सफेद एल्यूमीनियम ऑक्साइड या ग्लास बीड्स का आमतौर पर उपयोग किया जाता है। ग्रिट का आकार (जैसे, 80#, 120#, 180#) सतह की खुरदरापन निर्धारित करता है। नीले मैट एनोडाइज्ड फिनिश के लिए, एक मध्यम ग्रिट (जैसे 120#) एक महीन, समान मैट प्रभाव के लिए अनुशंसित है।
• पैरामीटर नियंत्रण: बनावट स्थिरता सुनिश्चित करने के लिए एयर प्रेशर, दूरी, कोण और समय को उत्पादन बैचों में स्थिर रखा जाना चाहिए। ब्लास्टिंग के बाद, सभी अवशिष्ट मीडिया और धूल को हटाने के लिए एक और अच्छी तरह से सफाई (जैसे, अल्ट्रासोनिक सफाई) आवश्यक है।
• उद्देश्य: न केवल सीएनसी टूल के निशान हटाता है और सतह को एकीकृत करता है, बल्कि, इससे भी महत्वपूर्ण बात यह है कि बाद की एनोडिक फिल्म के बेहतर आसंजन के लिए सतह क्षेत्र को बढ़ाता है। मैट बनावट एनोडाइज्ड रंग की प्रीमियम उपस्थिति को बढ़ाती है।

2.3 ब्लू एनोडाइजिंग: रंग और सुरक्षा प्रदान करना
यह प्रक्रिया एल्यूमीनियम सतह पर एक कठोर, रंगीन सिरेमिक जैसी ऑक्साइड परत बनाती है।

प्रक्रिया प्रवाह और गुणवत्ता नियंत्रण:

पूर्व-उपचार: डीग्रेज़िंग, क्षारीय नक़्क़ाशी, तटस्थीकरण। ब्लास्टिंग के बाद शेष किसी भी संदूषक को पूरी तरह से हटाना होगा।

एनोडाइजिंग:

• इलेक्ट्रोलाइट: आमतौर पर कार्बनिक रंगों के साथ एक सल्फ्यूरिक एसिड-आधारित इलेक्ट्रोलाइट।
• पैरामीटर: लक्ष्य नीले रंग और फिल्म मोटाई (जैसे, 8-12 μm) प्राप्त करने के लिए करंट घनत्व, वोल्टेज, तापमान और समय को सख्ती से नियंत्रित किया जाता है। फिल्म की मोटाई सीधे भाग के अंतिम आयामों और उत्कीर्णन परिणामों को प्रभावित करती है।
• रंग: इलेक्ट्रोलाइटिक रंग या सोखना रंगाई प्रक्रियाओं का उपयोग किया जाता है। एक मैट नीला प्रभाव प्राप्त करने के लिए रंगाई समय और क्षमता का सटीक नियंत्रण आवश्यक है।

सीलिंग: हॉट वाटर सीलिंग या मिड-टेम्परेचर सीलिंग एनोडिक फिल्म के माइक्रोपोर्स को बंद कर देती है, जिससे संक्षारण प्रतिरोध, पहनने के प्रतिरोध और रंग स्थिरता में सुधार होता है।

मुख्य सत्यापन: एनोडिक फिल्म की एकरूपता की जांच करने के लिए एक कोटिंग मोटाई गेज का उपयोग करें और रंग स्थिरता की तुलना एक रंगमापक या मानक रंग स्वाचेस से करें।

2.4 लेजर उत्कीर्णन: स्थायी अनुकूलन प्राप्त करना
एनोडाइज्ड सतह पर उच्च-सटीक अंकन, जिसमें लोगो, सीरियल नंबर, क्यूआर कोड, स्केल आदि शामिल हो सकते हैं।

प्रक्रिया और प्रौद्योगिकी:

• सिद्धांत: उच्च-ऊर्जा लेजर एनोडिक फिल्म की सतह परत में भौतिक या रासायनिक परिवर्तन (जैसे, कार्बोनाइजेशन, वाष्पीकरण) का कारण बनता है, अंतर्निहित एल्यूमीनियम को उजागर करता है या उच्च-कंट्रास्ट चिह्न बनाने के लिए फिल्म संरचना को बदलता है।
• उपकरण: फाइबर लेजर मार्किंग मशीनों का आमतौर पर उपयोग किया जाता है क्योंकि वे धातुओं पर उत्कृष्ट अंकन परिणाम, उच्च सटीकता और गति प्रदान करते हैं।
• पैरामीटर अनुकूलन: नीली मैट एनोडिक फिल्मों, लेजर पावर, गति, आवृत्ति और भरने के पैटर्न का बारीक ट्यूनिंग आवश्यक है। लक्ष्य उच्च-कंट्रास्ट (आमतौर पर सफेद या हल्का ग्रे), स्पष्ट, और एनोडिक फिल्म के माध्यम से जलाए बिना स्पर्श करने के लिए चिकना अंकन प्राप्त करना है। अत्यधिक लेजर पावर फिल्म को नुकसान पहुंचा सकती है और संक्षारण प्रतिरोध से समझौता कर सकती है।
• लाभ: स्थायी, गैर-संपर्क, अत्यधिक लचीला, प्रोग्राम करने योग्य, जटिल ग्राफिक्स और परिवर्तनीय डेटा अंकन के लिए उपयुक्त।

3. इस एकीकृत प्रक्रिया के उदाहरण अनुप्रयोग

• उपभोक्ता इलेक्ट्रॉनिक्स: फोन/कैमरा हाउसिंग, हेडफोन संरचनात्मक घटक, स्पीकर ग्रिल, कीबोर्ड ट्रिम।
• औद्योगिक उपकरण: इंस्ट्रूमेंट पैनल, कंट्रोलर बाड़े, सटीक फिक्स्चर हैंडल, उपकरण नेमप्लेट।
• चिकित्सा उपकरण (बाहरी, गैर-संपर्क भाग): उपकरण हाउसिंग, समायोजन नॉब, पहचान प्लेट।
• ऑटोमोटिव: आंतरिक ट्रिम टुकड़े, बटन पैनल, बेस्पोक प्रतीक।
• प्रीमियम उपहार और सांस्कृतिक उत्पाद: कस्टम ट्राफियां, स्मारक वस्तुएं, ब्रांडेड मर्चेंडाइज।

4. लागत और गुणवत्ता नियंत्रण विचार

लागत को प्रभावित करने वाले प्राथमिक कारक:

1. सीएनसी मशीनिंग जटिलता: भाग ज्यामिति, आयामी सहनशीलता आवश्यकताएं, सामग्री हटाने की दर।
2. सतह उपचार क्षेत्र और विवरण: भाग का कुल सतह क्षेत्र, क्या आंतरिक गुहाओं को उपचार की आवश्यकता है, लेजर उत्कीर्णन पैटर्न की जटिलता और क्षेत्र।
3. रंग और प्रभाव: विशेष रंगों (जैसे, विशिष्ट पैंटोन ब्लूज़) को विकसित करने और स्थिर करने में मानक काले या स्पष्ट एनोडाइजिंग की तुलना में अधिक खर्च होता है। मैट फिनिश में उच्च पूर्व-उपचार मांग होती है।
4. संगति आवश्यकताएँ: बड़े उत्पादन रन के लिए रंग, ब्लास्ट टेक्सचर और उत्कीर्णन स्थिरता पर सख्त नियंत्रण प्रक्रिया नियंत्रण और निरीक्षण लागत को बढ़ाता है।
5. प्रमाणीकरण और ट्रेसबिलिटी: उद्योग-विशिष्ट मानकों (जैसे, चिकित्सा, ऑटोमोटिव) द्वारा आवश्यक पूर्ण प्रक्रिया प्रलेखन और बैच ट्रेसबिलिटी सिस्टम प्रशासनिक लागत जोड़ते हैं।

मुख्य गुणवत्ता निरीक्षण जांच बिंदु:

1. पोस्ट-सीएनसी: पूर्ण आयामी निरीक्षण, सतह खुरदरापन नमूनाकरण।
2. पोस्ट-ब्लास्टिंग: बनावट एकरूपता के लिए दृश्य निरीक्षण, अवशिष्ट मीडिया के लिए स्पर्श जांच।
3. पोस्ट-एनोडाइजिंग: फिल्म मोटाई परीक्षण, रंग विचलन जांच, संक्षारण प्रतिरोध नमूनाकरण (जैसे, नमक स्प्रे परीक्षण), आसंजन परीक्षण (क्रॉस-कट परीक्षण)।
4. पोस्ट-उत्कीर्णन: चिह्न स्पष्टता, कंट्रास्ट और स्थितिगत सटीकता का दृश्य और आवर्धित निरीक्षण; यदि आवश्यक हो तो घर्षण प्रतिरोध परीक्षण।

5. अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

Q1: मेरे नीले एनोडाइज्ड भागों पर रंग असमान या असंगत क्यों है?
A1: सबसे आम कारण हैं:

1) सीएनसी मशीनिंग या ब्लास्टिंग के बाद अधूरी सफाई, सतह पर अवशिष्ट तेल या संदूषक छोड़ना

2) असमान बीड ब्लास्टिंग बनावट

3) एनोडाइजिंग के दौरान असंगत इलेक्ट्रोलाइट तापमान, सांद्रता, या परिसंचरण

4) कच्चे एल्यूमीनियम सामग्री के विभिन्न बैचों के बीच मिश्र धातु संरचना में मामूली भिन्नता। समाधानों में पूर्व-उपचार सफाई को बढ़ाना शामिल है,

ब्लास्टिंग और एनोडाइजिंग मापदंडों को सख्ती से नियंत्रित करना, और प्रत्येक सामग्री बैच के लिए परीक्षण पैनल सत्यापन करना।

Q2: नीली एनोडिक परत पर लेजर उत्कीर्णन कभी-कभी पर्याप्त स्पष्ट नहीं होता है या झुलसा हुआ दिखाई देता है। इसे कैसे हल किया जा सकता है?
A2: स्पष्टता की कमी अक्सर अपर्याप्त लेजर ऊर्जा या गलत फोकस के कारण होती है। झुलसने या जले हुए स्वरूप का परिणाम अत्यधिक ऊर्जा से होता है। पैरामीटर अनुकूलन परीक्षण विशेष रूप से विशिष्ट एनोडिक फिल्म रंग और मोटाईके लिए आवश्यक है। लक्ष्य इष्टतम पैरामीटर संयोजन खोजना है जो एनोडिक फिल्म सतह को नुकसान पहुंचाए बिना उच्च कंट्रास्ट (आमतौर पर एक साफ सफेद/ग्रे) उत्पन्न करता है। मैट सतहों को चमकदार सतहों की तुलना में अलग-अलग मापदंडों की आवश्यकता हो सकती है।

Q3: सतह उपचार (बीड ब्लास्ट + ब्लू एनोडाइज + लेजर उत्कीर्णन) के इस संयोजन के लिए पहनने और संक्षारण प्रतिरोध कैसा है?
A3: एनोडिक फिल्म स्वयं बहुत कठोर और पहनने के लिए प्रतिरोधी है। एक मैट बीड-ब्लास्टेड सतह चमकदार फिनिश की तुलना में हल्की खरोंच के लिए अधिक प्रतिरोधी है। एक ठीक से सील की गई एनोडिक फिल्म उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है। यदि लेजर पैरामीटर सही हैं, तो उत्कीर्णन केवल एनोडिक फिल्म की निरंतरता को तोड़े बिना सतह के रंग को बदलता है, इस प्रकार समग्र संक्षारण प्रतिरोध पर न्यूनतम प्रभाव पड़ता है। पहनने के प्रतिरोध को अतिरिक्त कोटिंग्स (जैसे, स्पष्ट सुरक्षात्मक लाह स्प्रे) के साथ और बढ़ाया जा सकता है, लेकिन इससे सतह की बनावट बदल सकती है।

हमारी प्रसंस्करण और परिष्करण क्षमताएं

सटीक बनाना: सीएनसी मिलिंग, सीएनसी टर्निंग, मल्टी-एक्सिस मशीनिंग, टर्निंग-मिलिंग सेंटर।

सतह उपचार:

• बीड ब्लास्टिंग (विभिन्न मीडिया और ग्रिट: एल्यूमीनियम ऑक्साइड, ग्लास बीड्स, सिरेमिक बीड्स)।
• एनोडाइजिंग (स्पष्ट, काला, नीला, लाल, सोना, आदि, चमकदार/मैट फिनिश में)।
• लेजर उत्कीर्णन/अंकन (समतल और घुमावदार सतहों पर उच्च-सटीक अंकन)।
• अन्य: पॉलिशिंग, ब्रशिंग, कंडक्टिव ऑक्सीकरण, पेंटिंग, आदि।

सामान्य सामग्री

एल्यूमीनियम मिश्र धातु: 6061, 7075, 6082, 5052, आदि।

विशिष्ट सटीकता

• मशीन आयामी सहनशीलता: ±0.01mm ~ ±0.05mm
• एनोडिक फिल्म मोटाई नियंत्रण सहनशीलता: ±2μm (आवश्यकतानुसार)
• लेजर उत्कीर्णन स्थिति सटीकता: ±0.1mm

प्रमाणन
ISO9001:2015 गुणवत्ता प्रबंधन प्रणाली, आदि।

अस्वीकरण: यहां वर्णित प्रक्रिया पैरामीटर और परिणाम नियंत्रित परिस्थितियों में मानक 6061/7075 एल्यूमीनियम मिश्र धातुओं के साथ उत्पादन अनुभव पर आधारित हैं। इष्टतम तरीके और पैरामीटर विशिष्ट भाग ज्यामिति, उपकरण की स्थिति, सामग्री बैच और अंतिम अनुप्रयोग आवश्यकताओं के आधार पर भिन्न हो सकते हैं। आपके विशिष्ट उत्पाद के लिए प्रक्रिया श्रृंखला की उपयुक्तता को मान्य करने के लिए वॉल्यूम उत्पादन से पहले व्यापक प्रोटोटाइपिंग की दृढ़ता से अनुशंसा की जाती है। रंग प्रतिनिधित्व डिस्प्ले डिवाइस के बीच भिन्न हो सकता है; भौतिक रंग स्वाचेस का उपयोग निश्चित संदर्भ के रूप में किया जाना चाहिए।
