आधुनिक विनिर्माण में, सटीकता, दक्षता और अनुकूलन की मांग लगातार बढ़ रही है। इन लक्ष्यों को प्राप्त करने के सबसे अभिनव तरीकों में से एकपरिशुद्धता मशीनिंगऔर इंजेक्शन मोल्डिंग प्रक्रियाओं, विशेष रूप से जब यह पैनल भागों के उत्पादन की बात आती है।तंग सहिष्णुता के साथ जटिल डिजाइन भागों. लेख में सृजन की प्रक्रिया का पता लगाया जाएगासटीक मशीनिंग इंजेक्शन मोल्ड पैनल भागों, उनके लाभ, अनुप्रयोग और विभिन्न उद्योगों में इन उन्नत विनिर्माण तकनीकों का उपयोग कैसे किया जाता है।

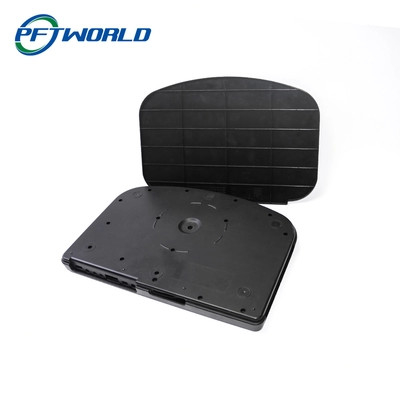

सटीक मशीनीकृत इंजेक्शन मोल्ड पैनल पार्ट्स क्या हैं?

प्रेसिजन मशीनिंग इंजेक्शन मोल्ड पैनल पार्ट्स दो प्रमुख विनिर्माण प्रक्रियाओं के संयोजन के माध्यम से बने घटकों को संदर्भित करते हैंः इंजेक्शन मोल्डिंग और प्रेसिजन मशीनिंग।उत्पादन के प्रारंभिक चरण में इंजेक्शन मोल्डिंग शामिल हैएक बार जब भाग ठंडा हो जाता है और ठोस हो जाता है, तो सटीक मशीनिंग तकनीकों को लागू किया जाता है ताकि पैनल के आधार के आकार को बनाने के लिए पिघले हुए प्लास्टिक या धातु को एक मोल्ड में इंजेक्ट किया जा सकेभागइसके अलावा, उच्च परिशुद्धता और तंग सहिष्णुता प्राप्त करना, साथ ही जटिल विशेषताएं या परिष्करण जोड़ना।

परिणाम उच्च गुणवत्ता वाला है,कस्टम-आकार का पैनल जो टिकाऊ और सटीक रूप से बनाया गया है, जिससे यह उन उद्योगों के लिए उपयुक्त है जहां कार्य और सौंदर्य दोनों महत्वपूर्ण हैं।इन भागों का उपयोग अक्सर अनुप्रयोगों में किया जाता है जहां जटिल ज्यामिति, सटीक आयाम और बेहतर सतह खत्म की आवश्यकता होती है।

सटीक मशीनीकृत इंजेक्शन मोल्ड पैनल भागों के उत्पादन की प्रक्रिया

सटीक मशीनिंग इंजेक्शन मोल्ड पैनल भागों के निर्माण में एक बहु-चरण प्रक्रिया शामिल है जो मोल्डिंग और मशीनिंग दोनों कार्यों को जोड़ती है।यहाँ इन घटकों के उत्पादन में शामिल कदमों पर एक गहन नज़र है:

1इंजेक्शन मोल्डिंगः पैनल को आकार देना

प्रक्रिया का पहला चरण इंजेक्शन मोल्डिंग है, जो एक व्यापक रूप से इस्तेमाल किया जाता हैउत्पादनइस चरण में, वांछित सामग्री (आमतौर पर थर्मोप्लास्टिक, थर्मोसेट,या धातु मिश्र धातु) को पिघला हुआ अवस्था तक गर्म किया जाता है और फिर उच्च दबाव के तहत एक मोल्ड गुहा में इंजेक्ट किया जाता हैमोल्ड को एक गुहा के साथ बनाया जाता है जो वांछित भाग के आकार से मेल खाती है।

इंजेक्शन मोल्डिंग की मुख्य विशेषताएं:

• उच्च गति उत्पादन:इंजेक्शन मोल्डिंग बड़े पैमाने पर उत्पादन के लिए आदर्श है क्योंकि यह न्यूनतम भिन्नताओं के साथ बड़ी मात्रा में भागों का तेजी से उत्पादन कर सकता है।

• जटिल ज्यामिति:मोल्डिंग प्रक्रिया जटिल डिजाइन बनाने की अनुमति देती है, जिसमें अंडरकट, पतली दीवारें और विस्तृत बनावट शामिल हैं।

• सामग्री की बहुमुखी प्रतिभा:इंजेक्शन मोल्डिंग धातु इंजेक्शन मोल्डिंग (एमआईएम) के माध्यम से विभिन्न प्रकार के प्लास्टिक, इलास्टोमर और यहां तक कि धातु मिश्र धातुओं सहित सामग्री की एक विस्तृत श्रृंखला को समायोजित कर सकती है।

एक बार जब पिघली हुई सामग्री मोल्ड को भर देती है, तो इसे तेजी से ठंडा किया जाता है ताकि भाग ठोस हो सके। तब मोल्ड खोला जाता है, और पैनल भाग बाहर निकाल दिया जाता है। इस बिंदु पर, मोल्ड को ठंडा किया जाता है और फिर मोल्ड को खोल दिया जाता है।पैनल का आकार है, लेकिन आवश्यक आयामी सहिष्णुता या विशेषता विनिर्देशों को पूरा करने के लिए आगे परिष्करण की आवश्यकता हो सकती है.

2परिशुद्धता मशीनिंगः विस्तार और सहिष्णुता में वृद्धि

प्रारंभिक मोल्डिंग चरण के बाद, अंतिम भाग के सटीक आकार, आयाम और सतह खत्म करने के लिए सटीक मशीनिंग का उपयोग किया जाता है।इस चरण में मशीनिंग प्रक्रियाओं जैसे कि पीसने का उपयोग करके मोल्ड भाग से सामग्री को हटाने में शामिल हैसटीक मशीनिंग का उद्देश्य मोल्ड किए गए भाग को ठीक से समायोजित करना है, यह सुनिश्चित करना कि यह सख्त सहिष्णुता और गुणवत्ता मानकों को पूरा करता है।

मुख्य सटीक मशीनिंग तकनीकेंः

• सीएनसी मिलिंग:एक सीएनसी (कंप्यूटर संख्यात्मक नियंत्रण) मिलिंग मशीन भाग से सामग्री को हटाने के लिए घूर्णी कटर का उपयोग करती है। इस तकनीक का उपयोग समतल सतहों, स्लॉट, समोच्च बनाने के लिए किया जाता है,और चरम सटीकता के साथ छेद.

• सीएनसी टर्निंग:जिन भागों में घुमावदार सममिति होती है, उनके लिए इस्तेमाल किया जाता है, घुमावदार काटने के उपकरण का उपयोग करके भाग की सतह से सामग्री को हटा देता है।इस प्रक्रिया का उपयोग आमतौर पर पैनलों पर बेलनाकार विशेषताओं या गोल किनारों को बनाने के लिए किया जाता है.

• पीसने के लिएःइस तकनीक का उपयोग अक्सर सतह की समाप्ति में सुधार करने और सटीक आयाम प्राप्त करने के लिए किया जाता है, विशेष रूप से उन घटकों के लिए जिनके लिए चिकनी समाप्ति और सटीक सपाटता की आवश्यकता होती है।

• ड्रिलिंग और टैपिंगःइन प्रक्रियाओं का उपयोग पैनल में सटीक छेद या धागे बनाने के लिए किया जाता है, जैसे कि अन्य भागों को संलग्न करना या पैनल में घटकों को एकीकृत करना।

परिशुद्धता मशीनिंग चरण वह है जहां निर्माता सबसे विस्तृत समायोजन लागू कर सकते हैं, जैसे कि किनारों को परिष्कृत करना, छेद जोड़ना, सतह खत्म करने में सुधार करना,या यह सुनिश्चित करना कि भाग पूरी तरह से एक विधानसभा में फिट.

3. पोस्ट प्रोसेसिंग और गुणवत्ता नियंत्रण

एक बार जब पैनल को वांछित विनिर्देशों के अनुसार मशीनीकृत किया जाता है, तो इसे अंतिम उपयोग के लिए तैयार करने के लिए आगे के प्रसंस्करण से गुजरता है। इसमें प्रक्रियाएं शामिल हो सकती हैं जैसेः

• सतह परिष्करणःभाग की उपस्थिति, स्थायित्व और संक्षारण प्रतिरोध में सुधार के लिए पॉलिशिंग, कोटिंग या एनोडाइजिंग जैसी तकनीकों को लागू किया जा सकता है।

• गुणवत्ता निरीक्षण:उन्नत माप उपकरण जैसे समन्वय माप मशीन (सीएमएम), ऑप्टिकल प्रोफाइलर और लेजर स्कैनर का उपयोग भाग की ज्यामिति का निरीक्षण करने के लिए किया जाता है, आयामी सहिष्णुता के अनुपालन की जांच करता है।स्वीकार्य सीमा से बाहर आने वाले किसी भी भाग को पुनः कार्य या त्याग दिया जाता है.

सटीक मशीनीकृत इंजेक्शन मोल्ड पैनल भागों के लाभ

इंजेक्शन मोल्डिंग और परिशुद्धता मशीनिंग का संयोजन अन्य विनिर्माण विधियों की तुलना में कई फायदे प्रदान करता है। कुछ प्रमुख लाभों में शामिल हैंः

1उच्च परिशुद्धता और सहिष्णुता नियंत्रण

सटीक मशीनिंग यह सुनिश्चित करती है कि मोल्ड किए गए भागों को सबसे सख्त सहिष्णुता के साथ पूरा किया जाए, यहां तक कि इंजेक्शन मोल्डिंग के माध्यम से उन्हें आकार देने के बाद भी।इलेक्ट्रॉनिक्स जैसे उद्योगों में माइक्रोमीटर स्तर की सटीकता के साथ आयामों को नियंत्रित करने की क्षमता आवश्यक है, चिकित्सा उपकरण और ऑटोमोबाइल, जहां सबसे छोटा विचलन भी विफलता का कारण बन सकता है।

2उच्च मात्रा में उत्पादन के लिए लागत प्रभावी

जबकि उच्च मात्रा के उत्पादन के लिए अकेले इंजेक्शन मोल्डिंग कुशल है, सटीक मशीनिंग के साथ संयोजन से निर्माताओं को लागत प्रभावीता और उच्च गुणवत्ता दोनों को बनाए रखने की अनुमति मिलती है।इंजेक्शन मोल्डिंग चरण तेजी से उत्पादन के लिए अनुमति देता है, जबकि मशीनिंग सुनिश्चित करती है कि भागों को विशिष्ट जरूरतों को पूरा करने के लिए परिष्कृत किया जाए।

3सामग्री की बहुमुखी प्रतिभा

इंजेक्शन मोल्डिंग प्रक्रिया में प्लास्टिक, रबर, और यहां तक कि धातु इंजेक्शन मोल्डिंग (एमआईएम) में धातुओं सहित विभिन्न प्रकार की सामग्री को समायोजित किया जा सकता है।इस बहुमुखी प्रतिभा का अर्थ है कि निर्माता प्रत्येक विशिष्ट अनुप्रयोग के लिए इष्टतम सामग्री चुन सकते हैं, चाहे वह विद्युत इन्सुलेशन, संरचनात्मक अखंडता या सौंदर्य अपील के लिए हो।

4जटिल ज्यामिति और अनुकूलन

सटीक मशीनिंग इंजेक्शन मोल्ड पैनल भागों जटिल आकार या अनुकूलित सुविधाओं की आवश्यकता अनुप्रयोगों के लिए आदर्श हैं।सीएडी (कंप्यूटर-एडेड डिजाइन) और सीएएम (कंप्यूटर-एडेड मैन्युफैक्चरिंग) के उपयोग के द्वारा, जटिल पैटर्न, आकार और कार्यात्मक विशेषताओं को डिजाइन में शामिल किया जा सकता है, सभी सटीक सहिष्णुता बनाए रखते हुए।

5बढ़ी हुई स्थायित्व और शक्ति

जब आधार भाग टिकाऊ सामग्री से इंजेक्शन मोल्ड किया जाता है और फिर सटीक मशीनिंग के माध्यम से परिष्कृत किया जाता है,परिणाम एक ऐसा भाग है जो न केवल सख्त डिजाइन आवश्यकताओं को पूरा करता है बल्कि इसमें बेहतर यांत्रिक गुण भी हैंयह विशेष रूप से उच्च तनाव वाले वातावरण में महत्वपूर्ण है, जैसे एयरोस्पेस या ऑटोमोबाइल अनुप्रयोगों में।

सटीक मशीनीकृत इंजेक्शन मोल्ड पैनल भागों के अनुप्रयोग

सटीक मशीनिंग इंजेक्शन मोल्ड पैनल भागों की बहुमुखी प्रतिभा का मतलब है कि वे उद्योगों की एक विस्तृत विविधता में उपयोग किए जाते हैं, जिनमें शामिल हैंः

1एयरोस्पेस

एयरोस्पेस उद्योग में, उच्च परिशुद्धता वाले भाग सुरक्षा, विश्वसनीयता और प्रदर्शन के लिए आवश्यक हैं।और संरचनात्मक घटक, जहां सटीकता और ताकत दोनों ही सर्वोपरि हैं।

2. ऑटोमोबाइल

ऑटोमोबाइल निर्माता इन पैनल भागों का उपयोग डैशबोर्ड, कंट्रोल पैनल और ट्रिम घटकों के लिए करते हैं।कार के अंदर या बाहर के भागों में सही ढंग से फिट होने और काम करने के लिए जटिल आकार बनाने और फिर उन्हें सटीक आयामों तक बनाने की क्षमता.

3इलेक्ट्रॉनिक्स

इलेक्ट्रॉनिक्स में, ढाला और मशीनीकृत पैनलों का उपयोग सुरक्षात्मक आवरणों, नियंत्रण आवासों और हीट सिंक के लिए किया जाता है।और किसी भी आवश्यक माउंटिंग छेद या कनेक्टर्स सही ढंग से रखा जाता है.

4चिकित्सा उपकरण

चिकित्सा उद्योग उच्च सुरक्षा और कार्यात्मक मानकों को पूरा करने वाले घटकों की मांग करता है।और चिकित्सा उपकरणों के लिए संरचनात्मक भागों, जहां उच्च परिशुद्धता और स्वच्छ परिष्करण महत्वपूर्ण हैं।

5उपभोक्ता वस्तुएं

उपभोक्ता इलेक्ट्रॉनिक्स, उपकरणों और अन्य उत्पादों के लिए अक्सर जटिल पैनल भागों की आवश्यकता होती है जो कार्यात्मक डिजाइन को सौंदर्य की अपील के साथ जोड़ते हैं।सटीक मशीनिंग इंजेक्शन मोल्ड भागों निर्माताओं उच्च गुणवत्ता वाले उत्पादन करने के लिए अनुमति देते हैं, कस्टम डिज़ाइन किए गए पैनल जो उत्पाद के लुक और प्रदर्शन को बढ़ाते हैं।
